编者按：本文作者为设计师Felix Ding，丁宇。在作者设计生涯开始的早期，就开始接触流程图。一个好的流程图，可以用来理解需求、解析复杂的业务流程、同时也有助于交互设计。

　　为了使流程图的价值最大化，文中着重分析了开始和结束标记、界面、对话框、决策点、条件分支、子流程、跳转点、描述、系统行为等视觉词汇。

　　前言

　　在我设计生涯的早期，我就开始绘制流程图了。刚开始的时候，我所绘制的流程图大都比较简单，图中的节点不多，逻辑也是直截了当的。因此，一直到我加入支付宝-中国最大的线上支付平台，我才意识到复杂的流程图的用处巨大。在支付宝，业务需求和流程之复杂、变化之迅速，使得理解它们本身已经是一件非常有挑战性的工作。正是此时，我开始依靠流程图来理解需求，并使用这一方法来做交互设计。渐渐地，流程图显现它的魅力：产品经理喜欢它，连工程师也用它来指导开发。

　　2008年秋天，我将自己的经验总结为一篇题为《画Web流程图的一点心得》的文章，发表在自己的blog上。该文立即引起了广泛的注意。各种推荐、转载、讨论和跟进的文章在线上线下都频频出现，甚至有人按照我在文章中提到的方法制作了一套流程图模板。时至今日，这篇发表于四年前的文章仍然给我的个人主页带来不少流量。

　　然而，上述文章有一个比较严重的问题，使得其内容带有误导性：它并没有使用用于“描述信息架构和交互设计”的《视觉词汇表》。坦白讲，写作的时候我并没有注意到有这样一份广为人知的词汇表存在，而是创建了我自己的词汇，并将其介绍给大众。因此，文章的部分内容没有遵循惯例，从DRY(Don’t Repeat Yourself，不要重复自己)的角度讲这并不是很合适。该文发表一年后，我的确在另一篇文章中指出了这一问题，但遗憾地是这次没能像上次一样引起广泛的注意。

　　此外，距离该文章发表已经有几年过去了，我又积累了不少新的经验和想法，希望分享给大家，特别是英文读者们。

　　因此现在如你所见，我完成了英文版、带有最新内容的《画Web流程图的一点心得》，并且提供了自制的配套模版下载。

　　内容概要

　　本文涵盖了你应该了解的关于Web流程图的最重要的几条准则：

　　基本思路

　　视觉词汇表

　　范例

　　建议和提示

　　工具和模版

　　1.基本思路

　　什么是流程图?

　　流程图，顾名思义，是用来描述某个系统在不同的情况下，如何应对用户的状态、决定和行为的图。

　　流程图能给你什么样的帮助?

　　通常，对于任何希望创建流程的人来说，无论创建的是什么用的流程，流程图都是很有用的。比如工厂可以用流程图来告知其员工，当有人受伤后正确的急救流程是什么。当然除此以外，在本文中，我只会举关于Web设计流程图的例子。

　　对交互设计师和产品经理来说，流程图是一个核心的工具。它可以帮你：

　　设计你产品的交互流程

　　确保的你的产品在任何时候都是友好的(甚至包括你原来根本未曾考虑过的故障发生时)

　　帮助你整合零散的线框图

　　帮助你与不同背景的同事进行沟通：比如引导工程师开发

　　2.视觉词汇

　　接下来的几页中，我将介绍视觉词汇和它们的使用方式：

　　起点和终点

　　界面

　　对话框

　　决策点

　　条件分支

　　子流程

　　跳转点

　　描述

　　系统行为

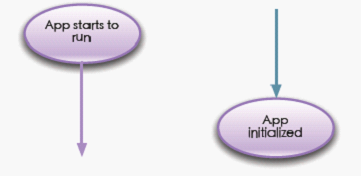

　　起点和终点

　　起点和终点是用来标识交互的开端和结束的地方，任何流程图都必须有且只有一个起点和至少一个终点。

　　界面

　　界面元素被用来表现各种用户界面，比如窗体或网页。界面的编号可以用来做识别符，在协作过程中会非常有用。比如在开电话会议时，你可以用 “节点N”来表达你想指明的某个界面元素。

　　不仅如此，设计师也可以采用此规则为线框图命名。比如“23.png” 线框图与23号界面对应。这大大节省了文档的阅读者-比如工程师-找寻对应线框图的时间。

　　对话框

　　随着Web应用的问世，Web交互也从线性模式向基于状态的模式转换。局部页面更新和单页面内交互也越来越普遍，最常见的形式之一就是浮动消息，例如表单验证错误后出现的错误提示。然而，做两个几乎相同的线框图不仅没必要，甚至很别扭。所以，对于这种由Javascript渲染出来的模态或非模态对话框，我特别创造了一种叫做“对话框”的新元素。

　　Note1：我的朋友曹晓刚(@caoxg)，一名资深技术人和企业家，用UML(Unified Modeling Language,统一建模语言)状态机来描述Web应用中的状态，以及这些状态之间的转换。我在想办法将这个状态机转变成一个更简单、更适合设计师的图示。

　　Note2：如果你设计的不是Web应用(具体地说，不是那种看起来像桌面应用却运行在浏览器上的)，我建议你不要依赖Javascript，甚至不要用它。具体的原因当然是题外话，我也就不在此详细描述。如果你想要答案并了解我的“JapMag”设计语言，请访问：。

　　决策点

　　决策点指用户需要做出决策的地方，通常流程走到这，界面都在等待用户做出下一步去哪的选择。

　　如图所示，通常我会让正面的选择(“Yes”)向下流动，而负面的选择(“No”)指向右侧。

　　这条规则能提供更佳的阅读体验，因为规则本身是很清楚且自然的(英文的写法也是如此)。

　　这条规则还可以帮助设计师策划流程图：流程图的主线居左，至上而下流动，而分支在右侧，这样整个流程图结构就自然而然地从左到右、由上至下了。

　　注：实际上，我曾读过美国前总统Geoge W.Bush的自传“Decision Points”(中译本为《抉择时刻》)。因此，撰写本页总让我想起这本书。

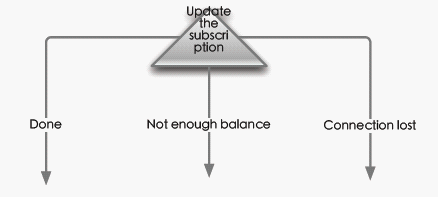

　　条件分支

　　条件分支看上去和决策点比较类似，但它们完成的是截然不同的功能：在决策点中，决策是由用户明确做出的;而对于条件分支，则是由系统于后台自动选择合适的路径。

　　子流程

　　子流程是相对独立、在整个系统内都能够被重用的流程。例如，你可以将一些相同的(会被频繁使用的)任务-比如用户验证和接入网络等-打包成子流程，然后将它们集成到更大或特定的流程图中。

　　如果你的流程图包含子流程，那么在别人问你要之前，你最好将相关的所有子流程图也一并提交。

　　跳转点

　　在有些高度复杂的情况中，我们需要用户直接跳转到另一条路径，这时就需要跳转点。

　　和之前所说的一样，圆圈里的数字指向某个节点，这个节点便是该跳转点将引向的节点。

　　显然，跳转点是某条路径的终点。

　　描述

　　描述是节约沟通时间的一种便捷的方法。不过别理解错误，你仍需要以各种形式和你流程图的读者交流，只是描述因为能起到备忘和提示的作用，依照我的经验，这的确会节省很多时间。

　　系统行为

　　系统行为是指系统完成的一系列后台行为操作。例如，我们想要记录用户登录失败时的数据，就可以在流程图中以 “收集错误日志”的系统行为来表示。
