当前,移动设备在消费市场得到很大的变化——从手机到可穿戴设备。移动设备越来越实惠,实现了前所未有的大面积普及。 慢慢地,移动设备逐渐“蚕食”人们的生活,在车内也找到栖息之所,一时之间手机支架成为普通车型的主要“核心部件”。再加上汽车网联化发展、各种智能技术的加入,使得车机交互日益复杂,汽车制造业开始反思车机体验。 汽车仪表盘作为驾驶员了解行车信息的重要桥梁,基于驾驶安全、用户体验和技术发展趋势,将是行业对现行仪表盘设计的重大变革。对于人机交互,墨默交互一直在发展中学习和寻找最佳切入点,本文将从用户体验角度深入汽车仪表设计。 仪表盘演变史 汽车仪表盘从1908年T型车(Ford Model T)到2012年划时代的特斯拉Model S,汽车仪表盘目前经历四代。 纯机械式仪表 在机械时期汽车仪表盘交互十分简陋、功能单一,只能满足基本的驾驶需求。在机械时代后期受到飞机驾驶仪表的影响,对其进行初级模仿在汽车上面堆砌各种仪表。在漫长的几十年里,驾驶员犹如处在原始丛林一般,汽车交互交互设计野蛮而不友好。

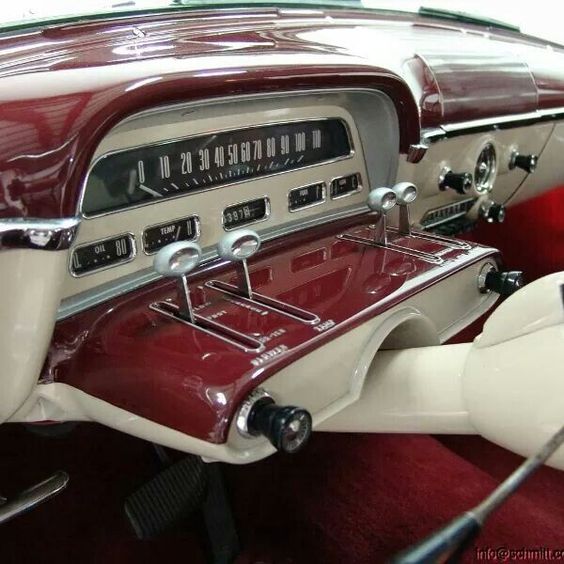

1954年老爷车仪表盘(来源Pinterest) 电气式仪表 随着时间的推移,第二代电气式仪表盘终于诞生了,它相较于第一代机械机芯仪表增加了不少功能,汽车信息反馈也更全面更及时,但是其发展速度却明显与汽车行业不相匹配,对于更深层次的驾驶需求,电气式仪表仍无法满足。

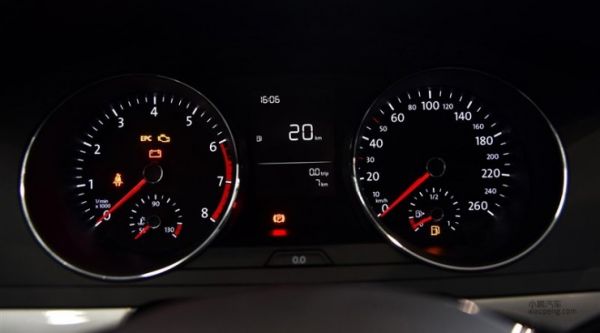

电气式仪表(来源:网络) 全数字化仪表 随着新能源汽车和智能汽车的不断发展,需要显示的内容越来越多,虚拟汽车仪表盘终于顺应时代而生。相较之前的两代,全数字汽车仪表可谓是有了长足的进步。它是一种网络化、智能化的仪表,其功能更加强大,显示内容更加丰富,线束连接更加简单、更全面,更人性化地满足了驾驶需求。用户可以根据自己的喜好、需求随意更换显示不同的模式。
特斯拉Model S仪表盘(来源Pinterest) HUD显示屏 从上世纪80年代,抬头显示技术在汽车领域已经开始被使用,直到现在才开始逐渐展露头脚。HUD作为一款新技术,优势显而易见。当驾驶员需要查看仪表盘或中控台上的信息,视线至少需要转移0.3秒,而HUD投影的信息就在驾驶员平视的正前方,驾驶员可以将更多的注意力放在路面上。将驾驶体验及驾驶员对于路况信息的认知能力进行革新式升级。

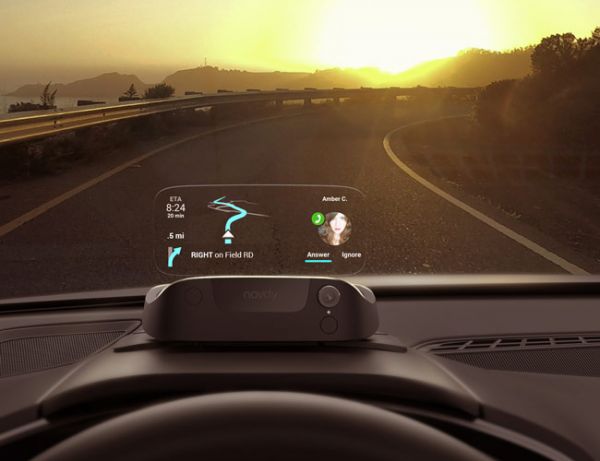

HUD显示技术屏幕(Navdy Gear Patrol Lead Featured) 数字化仪表行业应用研究 基于仪表的跨越式发展,本文选取对汽车行业影响比较大的5款车型(Tesla Model 3 、BMW 8 series 、Audi A8 、Mercedes-Benz E-Class、Cadillac CT6),主要分析汽车仪表现状,目前仪表设计处于怎样的状态。 【 五款车型仪表信息概述 】 5款仪表盘在外观和界面设计上有着明显的品牌特征。信息架构上面逐渐呈现个性化趋势,简洁、场景化或多屏联合控制,除Tesla Model 3 之外,其他四款车型将车内娱乐信息与驾驶安全信息分离开,并以HUD辅助显示,将驾驶安全上升到前所未有的高度。 虽然几款车型在仪表外形上形状各异,但是在信息结构上除Tesla Model 3 之外基本上保持左右对称的信息布局形式。基本信息展示车速、转速、水温、油量、时间、指示灯、档位、里程数等信息五款相差不大。但是在布局层级上面不尽相同,在每款车型的基本信息排布上,还基本上传承家族式原有位置习惯。 【 仪表盘详细分析 】 — Tesla Model 3

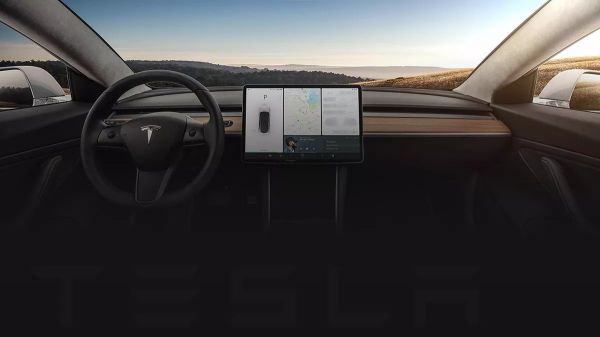

Tesla Model 3显示屏整体视图 1 屏幕信息 15英寸,分辨率1920x1200px 2 基本布局 Tesla Model 3 作为前瞻性产品,在概念上将仪表去掉,将传统仪表信息移到中控屏上。将整个屏幕模块化。在功能分区上还是较传统用户习惯来分为传统的三块区域(如下图所示)。较其他四款产品相比,驾驶安全性极大的弱化转向娱乐化需求。

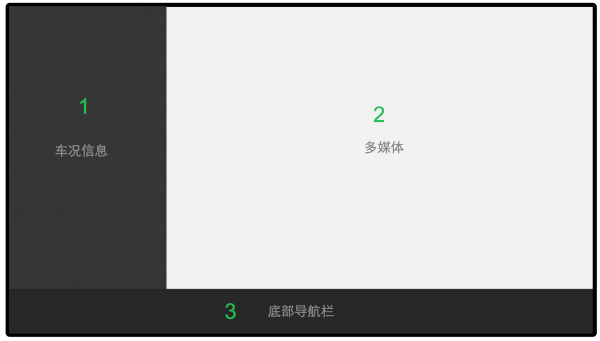

Tesla model 3 基本布局图 (责任编辑:admin) |
