2)最佳驾驶建议场景在行车过程中根据实时导航以及其它智能技术显示最佳行车建议,例如缓行路段,请减速不要超越曲线已超速,请减速等行驶建议。

  2)最佳驾驶建议场景在行车过程中根据实时导航以及其它智能技术显示最佳行车建议,例如“缓行路段,请减速”“不要超越曲线”“已超速,请减速”等行驶建议。



智慧出行:汽车仪表盘交互体验设计分析(一)



智慧出行:汽车仪表盘交互体验设计分析(一)

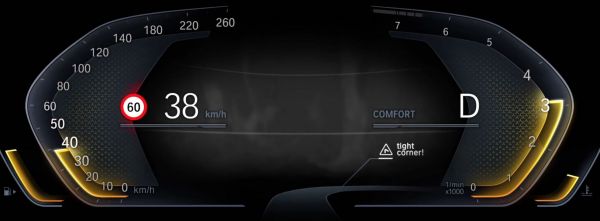

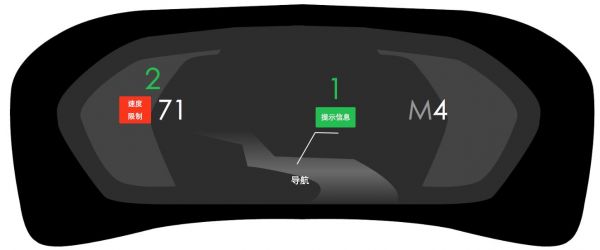

  BMW 8 series 经典模式仪表驾驶建议场景

  驾驶建议以tips形式出现,将提示信息位置固定,与动态驾驶导航动态结合。

  将速度限制与一级信息组合,能更直观的将信息传达。

  3)紧急报警场景在遇到行驶故障的时,将整个界面变为大面积警示红色来提醒驾驶员注意。



智慧出行:汽车仪表盘交互体验设计分析(一)



智慧出行:汽车仪表盘交互体验设计分析(一)

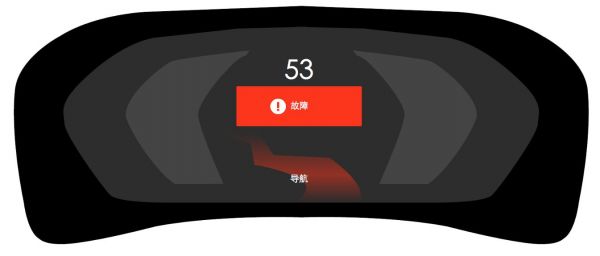

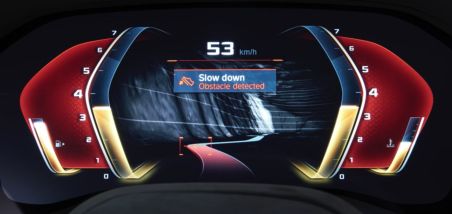

  BMW 8 series 运动模式仪表紧急报警场景

  — Audi A8



智慧出行:汽车仪表盘交互体验设计分析(一)

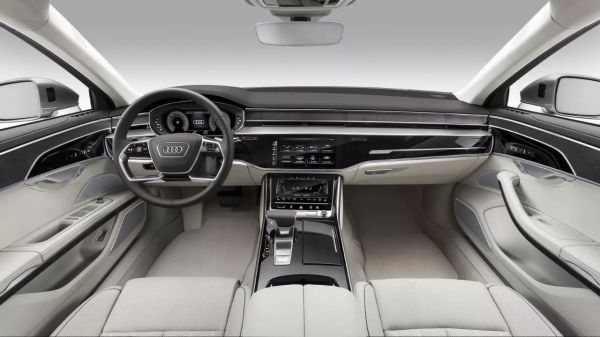

  Audi A8 HMI整体视图

  1 仪表信息

  12.5英寸全液晶数字化仪表,MMI iDrive 控制系统。

  2 基本布局

  Audi A8 区块化明显,6块信息区将信息层级分化清晰明了。



智慧出行:汽车仪表盘交互体验设计分析(一)



智慧出行:汽车仪表盘交互体验设计分析(一)

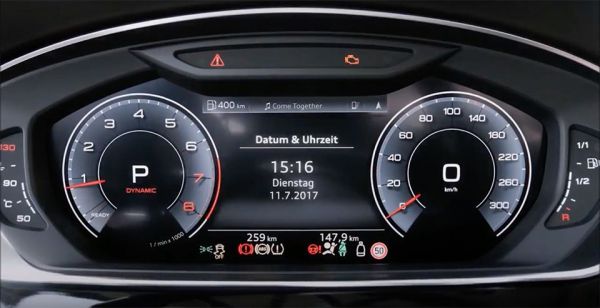

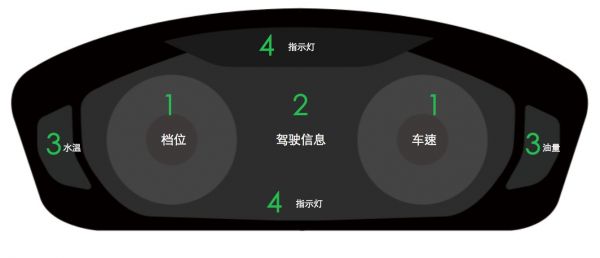

  Audi A8 未启动前经典风格基本布局图

  触屏操作(大多数操作);

  作为屏幕中心的二级信息将驾车有关的信息放于中央,信息集中,很好的保证驾驶员注意力不会过度分散;

  围绕仪表盘内侧三块区域作为三级信息固定显示水温和油量、故障提示。

  3 控制方式

  前面搭载的三块虚拟数字屏幕,一块为仪表盘负责车辆驾驶,另外两块屏处于中央控制台,一个10.1英寸的OLED中控屏在另一个8.6英寸多媒体触屏控制面板的顶部,具有导航、信息娱乐和内部控制功能。



智慧出行:汽车仪表盘交互体验设计分析(一)

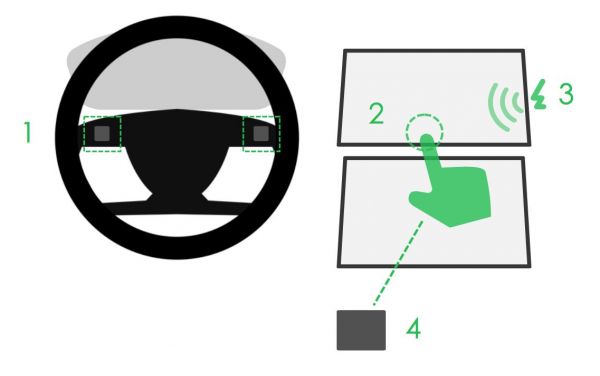

  Audi A8 控制方式示意图

  方向盘物理按键操控仪表盘;

  触屏操作(中控),点触震动反馈;

  语音控制(中控);

  触屏控制器(中控),点触震动反馈

  4 功能场景

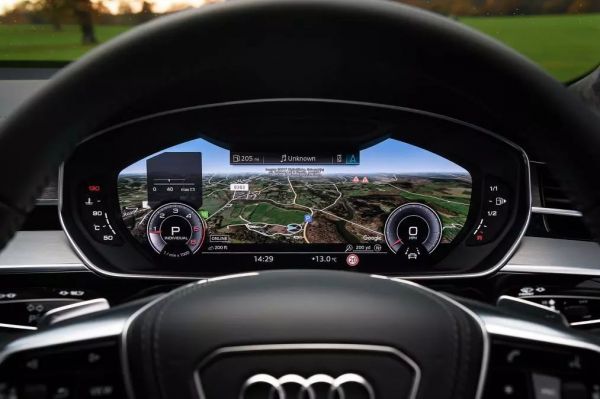

  1)导航场景导航模式,将减少对转速和速度的关注,将导航信息作为一级信息,弱化其他元素的干扰。仪表以经典的拟物化风格表示转速和速度。



智慧出行:汽车仪表盘交互体验设计分析(一)



智慧出行:汽车仪表盘交互体验设计分析(一)

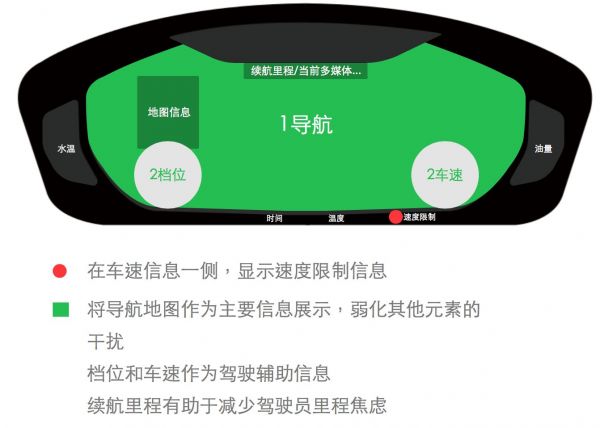

  Audi A8 导航模式基本布局图及说明

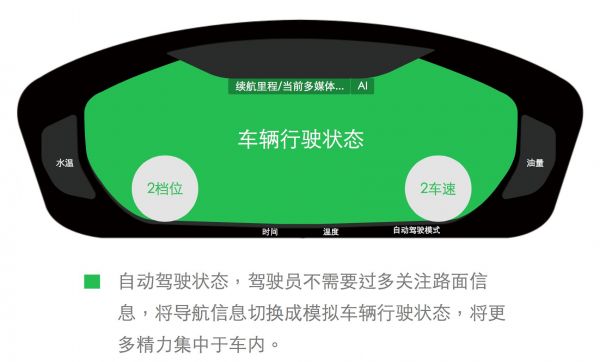

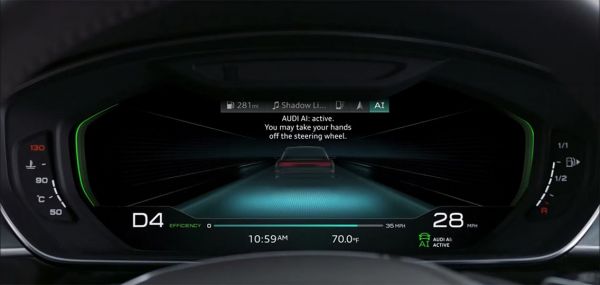

  2)Audi AI 自动驾驶场景即Audi traffic jam pilot——拥堵状态自动驾驶):奥迪官方表示在驾驶速度小于60km/h时可以开启自动驾驶系统。对于此款车型上L3自动驾驶级,在拥堵场景时司机开启此功能后在漫长的拥堵时间做任何自己想做的事情。



智慧出行:汽车仪表盘交互体验设计分析(一)



智慧出行:汽车仪表盘交互体验设计分析(一)

  Audi A8 AI自动驾驶情景基本布局图及说明

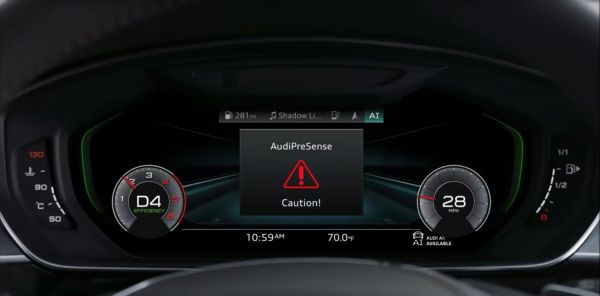

  3)紧急预警场景



智慧出行:汽车仪表盘交互体验设计分析(一)



智慧出行:汽车仪表盘交互体验设计分析(一)

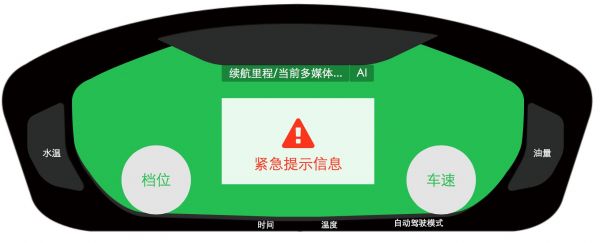

  Audi A8 AI自动驾驶紧急预警情景基本布局图

  — Mercedes-Benz E-Class



智慧出行:汽车仪表盘交互体验设计分析(一)

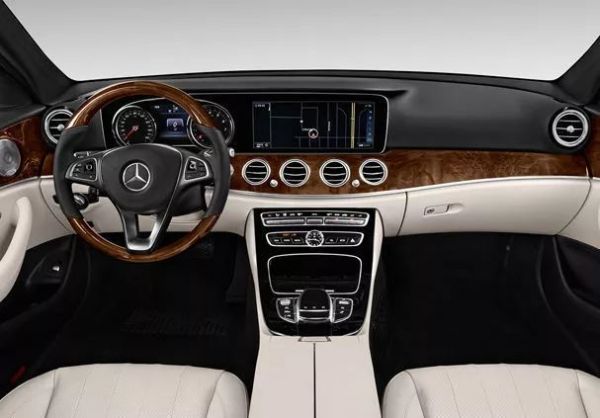

  Mercedes-Benz E-Class组合仪表盘

  1 仪表信息

  一个宽屏显示屏下分接1920*720px 高分辨率显示12.3寸的一个仪表盘和一个中控显示屏,无缝显示界面使得整个车饰更加简洁。

  2 基本布局

  宽屏具有三不同的模式风格:经典、运动、现代风。这里以经典风格基本布局来描述。



智慧出行:汽车仪表盘交互体验设计分析(一)



智慧出行:汽车仪表盘交互体验设计分析(一)

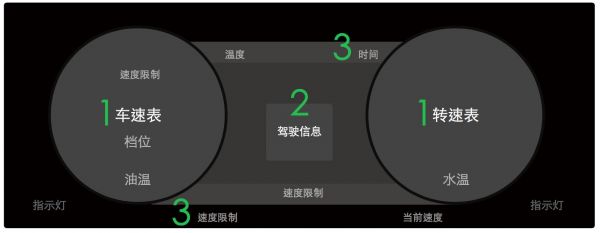

  Mercedes-Benz E-Class 基本布局图

  车速、剩余油量和转速、水温作为一级信息左右对称排布;

  当前里程和总里程作为二级信息;

  三级信息分别位于分布于仪表上部和下部,信息排布紧凑、集中。

  3 控制方式

  全数字化仪表盘触方向盘模式控制,驾驶员不需要双手离开方向盘通过轻扫和点按就可以完成整个界面的高度自定义化操作。



智慧出行:汽车仪表盘交互体验设计分析(一)

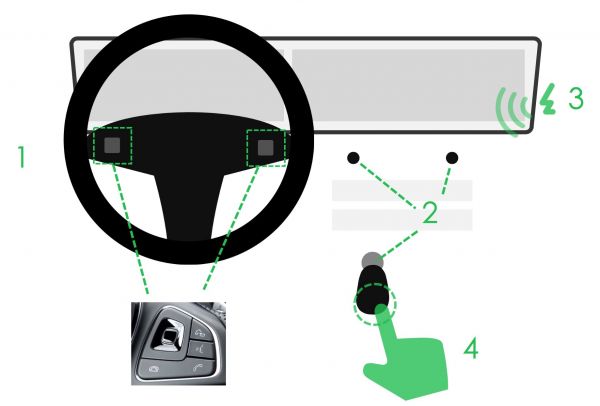

  Mercedes-Benz E-Class 控制方式示意图

  方向盘左边物理按键操控仪表盘;方向盘右边物理按键操控中控制

  传统物理旋钮控制(快捷影音、温度等设置);

  Linguatronic语音控制(中控);

  Command控制器(中控);

  4 功能场景
